도로 밑의 땅을 먼저 봅니다

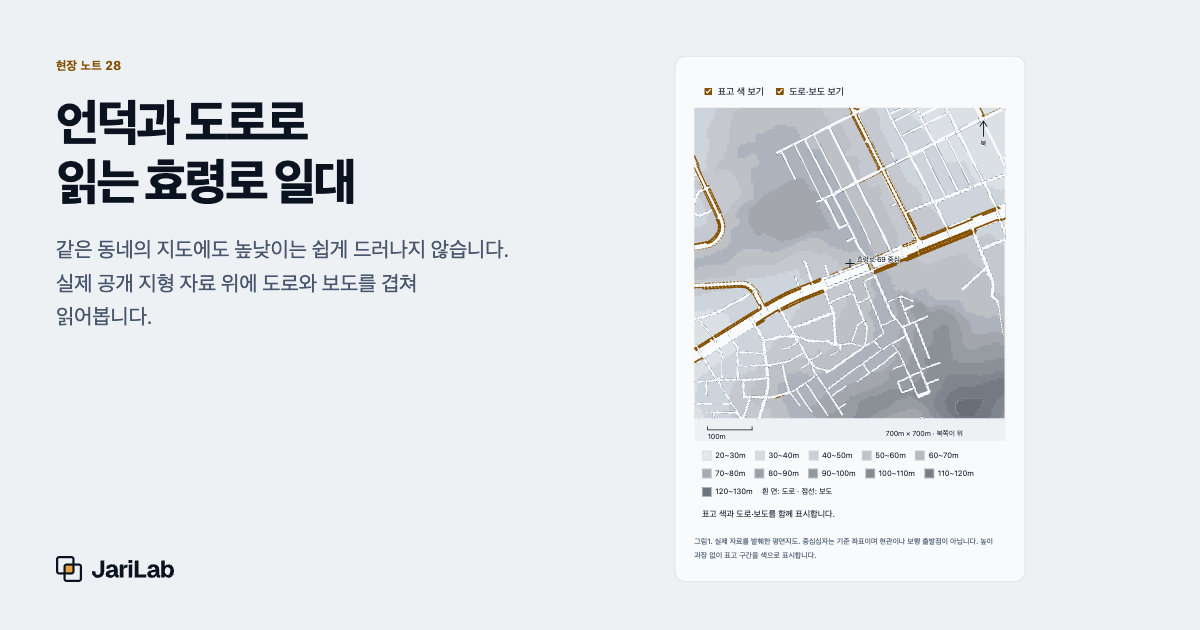

서울 서초구 효령로69를 중심으로 동서·남북 각700m의 범위를 골랐습니다. 국토지리정보원 등고선에서 계산한5m 격자 DEM(수치표고모형)을10m 표고 구간으로 나누어 그렸습니다. 표고는 낮은 곳21.6m에서 높은 곳125m까지입니다.
짙은 면이 더 높은 땅입니다. 색 구간 경계는10m마다이며, 격자 하나는5m입니다. 보도나 계단의 실측 높이, 길의 정확한 경사를 뜻하지 않습니다.
20~30m30~40m40~50m50~60m60~70m70~80m80~90m90~100m100~110m110~120m120~130m흰 면: 도로 · 점선: 보도
표고 색과 도로·보도를 함께 표시합니다.
층을 켜고 끄면 보이는 것
도로·보도를 끄고 지형의 높은 면과 낮은 면을 먼저 찾아보세요. 도로를 다시 켜면 길이 그 높낮이 사이에 놓인 모양이 드러납니다. 흰 면은 도로경계 도형이며 점선은 보도 원천 도형입니다.
원자료의 도로면은365개, 보도는66개입니다. 도형 개수는 도로 노선 수나 보도 구간의 현장 검수 건수가 아닙니다. 이 지도만으로 길이 연결되어 있는지, 횡단 가능한지, 지금 보도가 열려 있는지 판단할 수 없습니다.
숫자의 해상도와 한계
| 항목 | 값·판본 | 읽는 범위 |
|---|---|---|
| 지도 범위 | 700m ×700m | 중심에서 각 방향350m |
| DEM | 140×140셀·셀당5m | 등고선에서 계산한 표고 |
| 표고 범위 | 21.6~125m | 범위 내 DEM 최솟값·최댓값 |
| 도로면 | 365개·2025-08-01 | 실제 도형의 평면 투영 |
| 보도 | 66개·2025-09-10 | 원천 폭1.0~7.0m |
| 높이 색 | 10m 표고 구간 | 격자를 구간 색으로 단순화 |
등고선의2025-08-01 판본과 보도의2025-09-10 판본이 다릅니다. 건물 높이·그림자·교량 데크 높이는 이 지도에 포함하지 않습니다. 실제 도로교도 평면 투영되어 상하 구조를 구별할 수 없습니다.
등고선에서 만든 DEM은 옹벽의 수직면이나 계단 단차를 그대로 표현하지 못합니다. 현장 표고점37개와 기존 로컬 DEM을 비교한 차이의 중앙값은0.82m, 최대는14.11m였습니다. 가장자리와 판본 차이를 포함한 대조이므로 측량 정확도 보증으로 읽지 않습니다.
